Металлический купол гибкие платы схемы панели мембранные переключатели
-
Выделить
Металлические купольные мембранные выключатели
,гибкие мембранные панели
,тактильные мембранные выключатели
-
Тип контактаТип c Контакт
-
МатериалДОМАШНИЙ ПИТОМЕЦ
-
Метод обнаруженияРетро-отражательный режим
-
Количество переключателейMulti командный выключатель
-
Рейтинг схемы35 В (DC), 100 мА, 1 Вт
-
Контактное сопротивление10 Ом --700 Ом
-
Сопротивление изоляции> 100 МОм 250 В постоянного тока
-
Контактный отказ≤ 5 мс
-
Диэлектрическая стойкость250 В (50–60 Гц, 1 мин)
-
Ожидаемая продолжительность жизниПлоский тип ≥ 5 миллионов раз, тактильный тип: ≥ 1 миллиона раз
-
Приведенная силаПлоский тип 57-284G (2-10 унций), тактильный тип 170-397g (6-14 унций)
-
Переключение ходаПлоский тип 0,1-0,5 мм, тактильный тип 0,6-1,5 мм.
-
Рабочая температура-40 - +80
-
Температура хранения-40 - +85
-
Влажность40, 90%-95%, 240 часов
-
СертификацияISO9001
-
Количество мин заказа100
Металлический купол гибкие платы схемы панели мембранные переключатели
Гибкие монтажные платы с металлическим куполом, панельные мембранные переключатели
Обладая более чем десятилетним опытом проектирования и производства мембранных переключателей и клавиатур из силиконовой резины, мы поставляем надежные решения для электроники, бытовой техники, медицинского оборудования и военной техники. Наша приверженность качеству завоевала нам доверие более 100 клиентов по всему миру.
Все схемы, графические накладки и мембранные переключатели проходят тщательное тестирование и проверку перед отправкой с нашего завода, чтобы обеспечить оптимальную производительность и надежность.
Характеристики гибких печатных плат
Материалы:Полиэстер с проводящим серебром и углеродом
Задний клей:Американские 3М 467МП, 3М 468МП, 3М9472ЛЕ и др.
Особенности схемы
- 100% качество проверено
- Долгая продолжительность жизни
- Интеграция двухцветного светодиода
- Двусторонние схемы FPC
Технические характеристики
Электронные характеристики:
| Рейтинг цепи | 35 В (постоянный ток), 100 мА, 1 Вт |
| Контактное сопротивление | 10–700 Ом (зависит от длины проводника и материала) |
| Сопротивление изоляции | > 100 МОм при 250 В постоянного тока |
| Контакт | ≤ 5 мс |
| Диэлектрическая стойкость | 250 В (50–60 Гц, 1 мин) |
Механические свойства:
| Ожидаемая продолжительность жизни | Плоский тип: ≥ 5 миллионов циклов Тактильный тип: ≥ 1 миллиона циклов |
| Сила срабатывания | Плоский тип: 57–284 г (2–10 унций) Тактильный тип: 170–397 г (6–14 унций) |
| Переключение хода | Плоский тип: 0,1-0,5 мм Тактильный тип: 0,6-1,5 мм |
Параметры окружающей среды:
| Рабочая температура | от -40°С до +80°С |
| Температура хранения | от -40°С до +85°С |
| Влажность | 40, 90%-95%, 240 часов |
| Подбор цветов | Система подбора цветов Pantone |
Дополнительные характеристики
Материалы:Текстурированный ПК, глянцевый ПК с матовой поверхностью, автотипный ПЭТ, ПВХ
Толщина:0,5, 0,7, 0,8 и 1,0 мм
Светодиодные окна:Прозрачный или полупрозрачный со всеми цветами
Тисненые ключи:Полидом и ободок
Металлический купол:Марки Nicomatic и Innovan, никелированное и позолоченное.
Технические характеристики
| Сопротивление проводов | <1 Ом/см |
| Номинальный ток | 25–100 мА, 0–30 В постоянного тока |
| Номинальное напряжение | <50 В, постоянный ток |
| Сопротивление изоляции | <100 МОм, 250 В постоянного тока |
| Продолжительность жизни | >1 миллион циклов |
| Рабочая температура | От -104°F до 158°F (от -40°C до 70°C) |
| Операция Влажность | при 104°F, <98% относительной влажности |
| Время пружинения купола | <5 мс |
| Выдерживаемое напряжение основного материала | 1500 В постоянного тока |
| Гибкость хвоста | Любой угол в пределах 180 градусов. |
Особые возможности:Мы можем удовлетворить индивидуальные требования, включая гидроизоляцию, защиту от электромагнитных помех, покрытие окон/линз, встроенные светодиоды и различные виды УФ-покрытия.
Детали производства и бизнеса
Производственная мощность:1 000 000 единиц
Цена за единицу товара:Возможен торг
Условия доставки:EXW
Условия оплаты:Т/Т
Источник:Дунгуань
Упаковка:В картонной упаковке

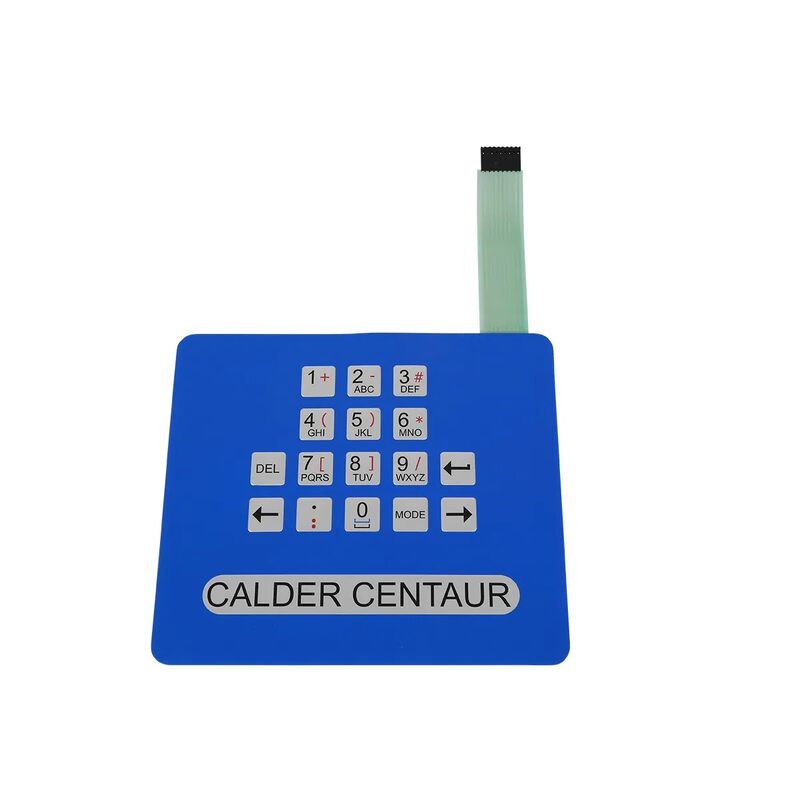

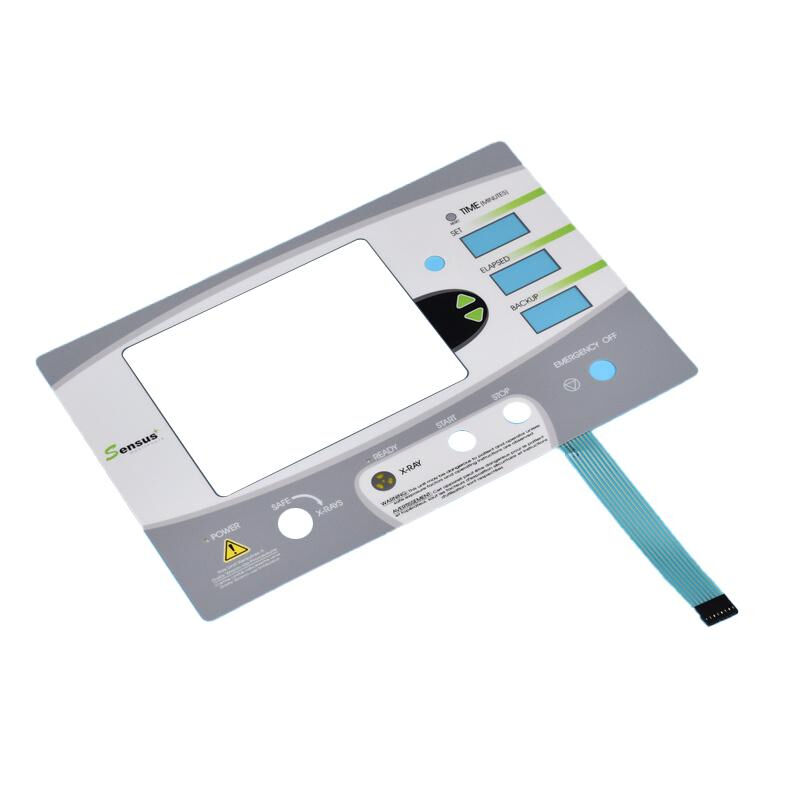

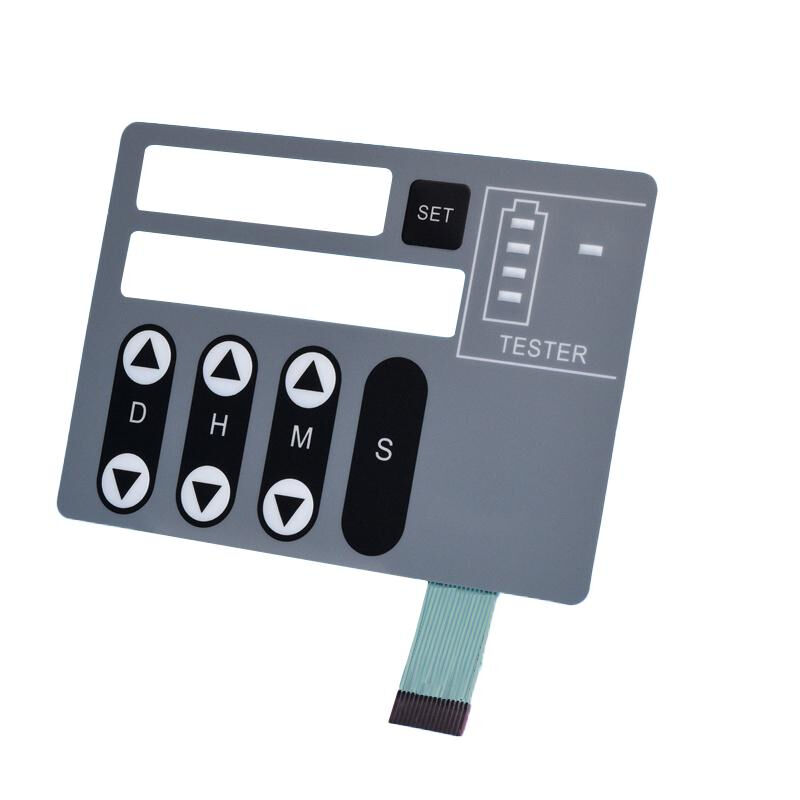

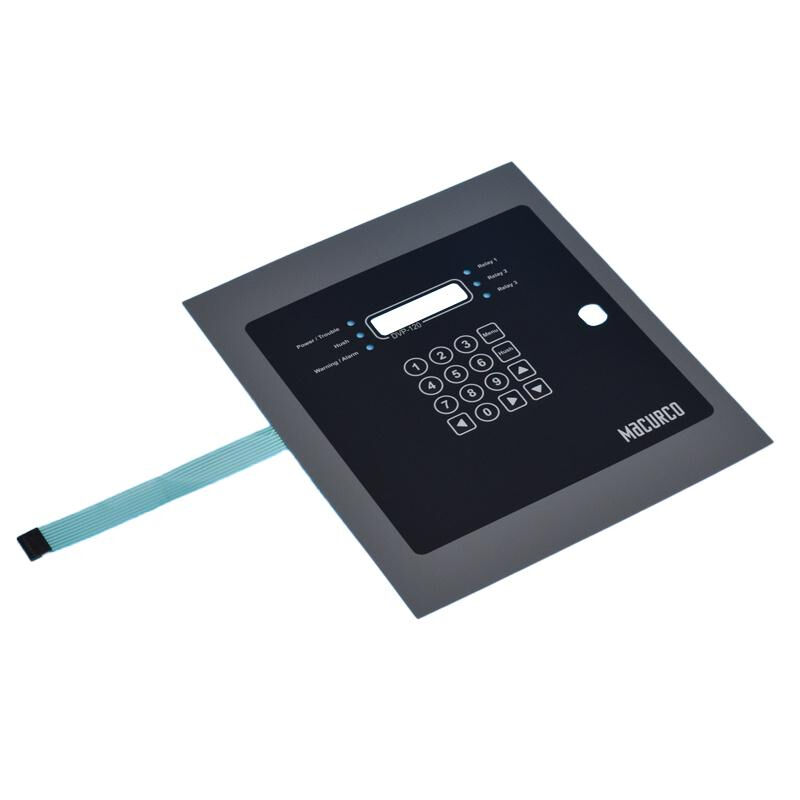

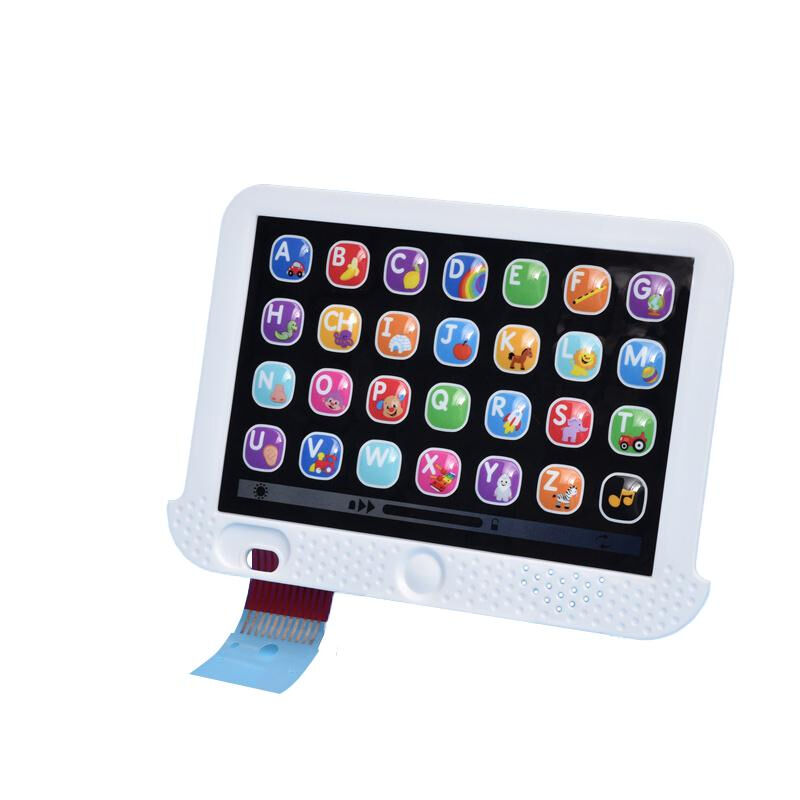

Изображения продуктов
