Гибкая печатная плата Гибкие печатные платыДвусторонний печатный кабель
-
Выделить
Гибкая двусторонняя схема PCB
,гибкий мембранный кабель переключателя
,печатный кабель гибкая плата
-
Модель №.HC-FPC-005
-
Комбинированный режимКлейкая гибкая пластина
-
Проводящий клейПроводящая серебряная паста
-
ОгнестойкийV2
-
Технология обработкиФольга давления задержки
-
Базовый материалМедь
-
Изоляционные материалыМеталлические композиционные материалы
-
Номинальный ток25–100 мА, 0–30 В постоянного тока
-
Продолжительность жизни>1 миллион времен
-
Средняя толщина1,1-0. Являюсь
-
Минимальный размер отверстия0,3 мм
-
Минимальная линейная ширина0,08 мм
-
Минимальное линейное расстояние0,08 мм
-
Внешняя толерантность+/- 0,05 мм
-
Сваривая сопротивление280 более 10 секунд
-
Количество мин заказа100
Гибкая печатная плата Гибкие печатные платыДвусторонний печатный кабель
Гибкие печатные платы с гибкой платой
Высокопроизводительные гибкие печатные платы, предназначенные для приложений, требующих превосходной гибкости, надежности и оптимизации пространства.
Ключевые особенности и преимущества
- Исключительная гибкостьМожно сгибать, складывать и деформировать свободно с небольшим радиусом катушки и движения по оси X, Y, Z
- Оптимизация пространства:Легкая и тонкая конструкция (средняя толщина 1,1-0,1 мм) максимально использует узкие пространства приборов
- Легкая конструкция:Вес оптимизирован на основе требований к текущей нагрузке, а не механической прочности
- Высокая герметичность:Проектированы для низкой прочности уплотнения в неблагоприятных условиях
- Стабильная передача сигнала:Свободно разработанные схемы проводки и расстояния между проводниками обеспечивают стабильные параметры R, L, C
- Легкая сборка:Отличные конечные свойства для приложения по сварке, вставке, ните и клеи
- Продвинутая изоляция:Такие материалы, как полиамид и полиэстер, обеспечивают отличные изоляционные свойства
Состав материала
Медная фольга для подложки:Электролитическая или прокатая медь (обычные толщины: 1 унция, 1/2 унция, 1/3 унция)
Пленка для подложки:Общие толщины 1 миллилитр и 1/2 миллилитра
Защитная пленка:Поверхностная изоляция толщиной 1 и 1/2 миллилитра
Укрепляющее:Плёнка с упрощением ПИ для усиления механической прочности (толщина от 3 до 9 миллилитров)
Защита от ВИЧ:Электромагнитная защитная пленка для защиты от помех
Пленка для подложки:Общие толщины 1 миллилитр и 1/2 миллилитра
Защитная пленка:Поверхностная изоляция толщиной 1 и 1/2 миллилитра
Укрепляющее:Плёнка с упрощением ПИ для усиления механической прочности (толщина от 3 до 9 миллилитров)
Защита от ВИЧ:Электромагнитная защитная пленка для защиты от помех
Заявления
- Мобильные телефоны:Легкий вес и тонкая толщина экономит объем продукта, подключение батареи, микрофона и кнопок
- Компьютеры и ЖК-экраны:Однолинейная конфигурация преобразует цифровые сигналы в изображения для отображения
Технические спецификации
| Материал | ПИ: 1 мл, Ку: 1 унция, ПИ: 1 мл |
| Обработка поверхности | Окрашивание из чистого олова |
| Минимальные размеры отверстий | 00,3 мм |
| Минимальная линейная ширина/расстояние | 00,08 мм |
| Внешняя толерантность | +/- 0,05 мм |
| Сопротивление сварки | 280°C более 10 секунд |
| Сила очистки | 10,2 кг/см2 |
| Термостойкость | -200 до +300°C |
| Сопротивляемость поверхности | 1.0 × 1011 |
| Гибкость и устойчивость к химическим веществам | Соответствует стандартам IPC |
Конкурентные преимущества
- Короткое время сборки:Полная конфигурация линии экономит дополнительную работу по подключению проводки
- Малый объем:Эффективно уменьшает объем продукции для повышения портативности
- Легкая масса:Легче жестких ПХБ, уменьшает вес конечного продукта
- Тонкий профиль:Тоньше, чем жесткие платы ПХБ, повышая гибкость и 3D сборку
- Быстрая доставка
- Лучшие услуги
- OEM/ODM доступны
Технические спецификации переключателя мембраны
| Сопротивление провода свинцу | < 1Ω/CM | Время жизни | > 1 миллион раз |
| Номинальный ток | 25-100mA, 0 ~ 30V DC | Операционная температура | -104°F~158°F |
| Номинальное напряжение | < 50 В, постоянный ток | Операция "Влажность" | при 104°F, <98% RH |
| Сопротивление изоляции | < 100 МΩ, 250 В постоянного тока | Купольное время | < 5 мсек |
| Переключатель путешествия | Плоский тип: 0,05-0,3 мм Тактильный тип: 0,3-1,5 мм |
Базовый материал выдерживает напряжение | 1500 В постоянного тока |
| Гибкость хвоста | Любой угол в пределах 180 градусов | ||

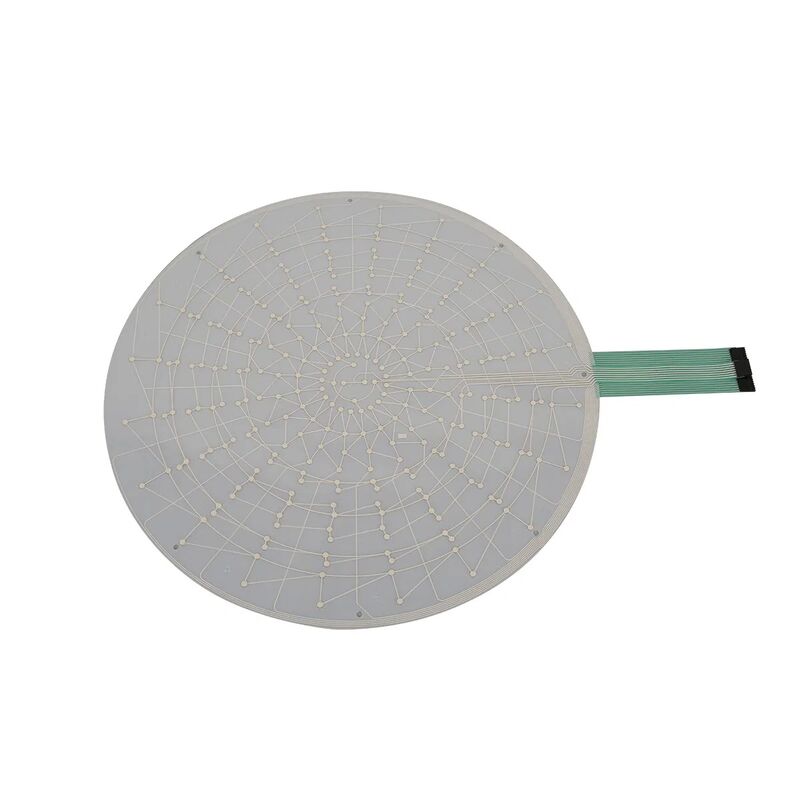

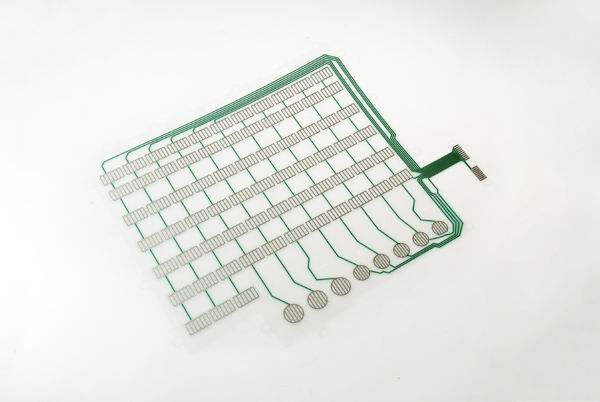

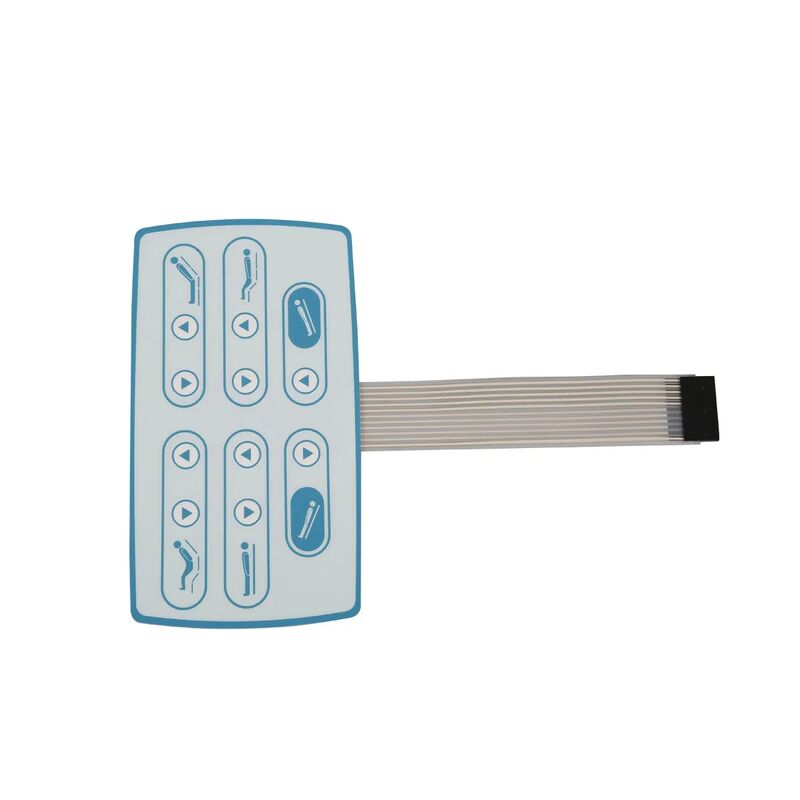

Изображения продукции
