Гибкая клавиатура управления мембранным переключателем
,панель переключателя печатной платы FPC
,гибкая клавиатура переключателя печати
-
Модель №.HC-FPC-022
-
Комбинированный режимКлейкая гибкая пластина
-
Проводящий клейПроводящая серебряная паста
-
ОгнестойкийV2
-
Технология обработкиэлектролитическая фольга
-
Базовый материалМедь
-
Изоляционные материалыорганическая смола
-
Максимальное напряжение50 В постоянного тока
-
Максимальный ток100 мА
-
Контактное сопротивление0.5-10Ω
-
Сопротивление изоляции≥100 МОм
-
Диэлектрическая стойкость250VRMS
-
Приведенная силаот 57 до 397 г
-
Переключение ходаот 0,1 до 1,5 мм
-
Рабочая температура-20 к 80°C
-
Количество мин заказа100
Гибкая печатная плата переключателя панели управления FPC
Гибкая печатная панель переключателя FPC Control Keypad Circuit Board
Высокопроизводительная гибкая клавиатура управления печатными схемами, предназначенная для надежной работы в промышленных приложениях.
Ключевые особенности
- Материал покрытия: полиэстер (PET) из AUTOTYPE или поликарбонат (PC) из LEXAN
- Задняя клея: 3M 467MP, 3M 468MP и эквивалентные варианты
- Соответствие цвета: система сочетания цветов Pantone и RAL
- Настройка хвоста, штифта и цепи в соответствии с требованиями заказчика
- Доступен в металлической или поликупольной конфигурации
Электрические спецификации
- Максимальная номинальная мощность цепи: 50 В постоянного тока, 100 мА, 500 мВт
- Контактное сопротивление: 0,5-10Ω (отличается в зависимости от длины следа и материала)
- Сопротивление изоляции: ≥ 100MΩ при 100В
- Диэлектрическое сопротивление: 250 VRms (50-60 Hz/мин)
- Отскок контракта: ≤ 10 мс
Механические характеристики
- Сила действия: плоский тип = 57 до 284 Г (2 до 10 унций), тактильный тип = 170 до 397 г (6 до 14 унций)
- Переменный ход: плоский тип = 0,1 - 0,5 мм, тактильный тип = 0,6 - 1,5 мм
Экологические спецификации
- Температура работы: плоский/металлический купол: -20°C до 80°C, поликупол: -20°C до 55°C
- Температура хранения: плоский/металлический купол: -40°C до 80°C, поликупол: -40°C до 60°C
- Рабочая влажность: 90% при 40°C в течение 240 часов
- Вибрация: 20 ГС максимум (10-200 Гц, MIL-STD-202, M204, состояние B)
Технические спецификации
| Сопротивление провода свинцу | < 1Ω/CM | Время жизни | > 1 миллион раз |
| Номинальный ток | 25-100mA, 0 ~ 30V DC | Операционная температура | -104°F~158°F |
| Номинальное напряжение | < 50 В, постоянный ток | Операция "Влажность" | при 104°F, <98% RH |
| Сопротивление изоляции | < 100 МΩ, 250 В постоянного тока | Время купола Springback | < 5 мсек |
| Переключатель движения | Плоский тип 0,05-0,3 мм Тактильный тип: 0,3-1,5 мм |
Базовый материал выдерживает напряжение | 1500 В постоянного тока |
| Гибкость хвоста | Любой угол в пределах 180 градусов | ||

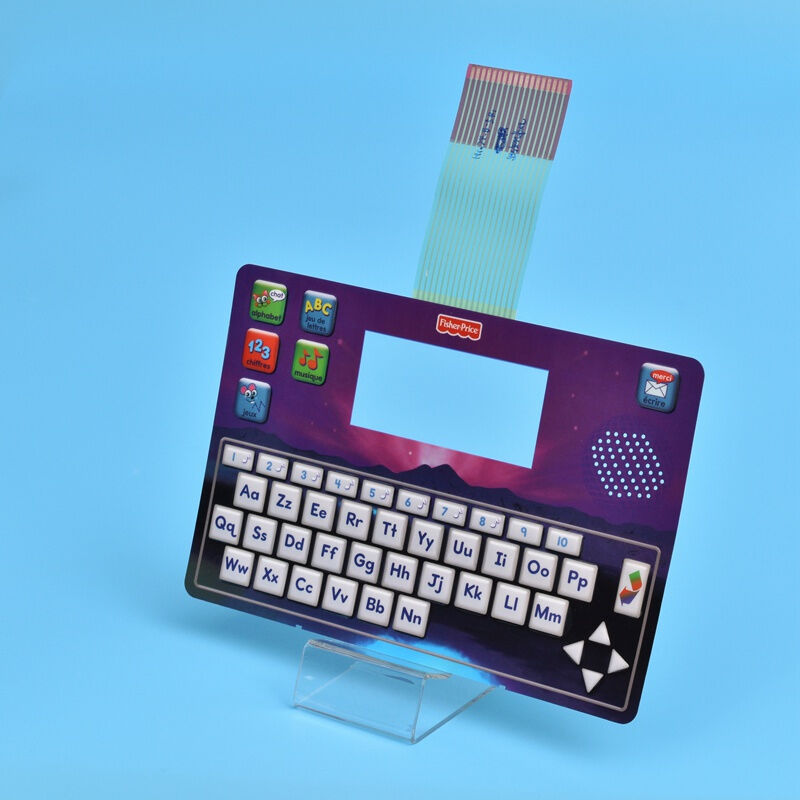

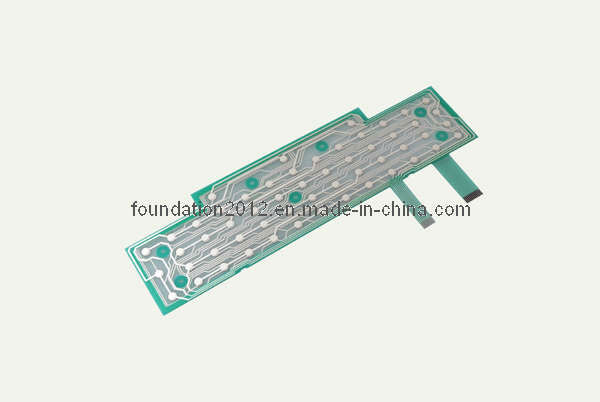

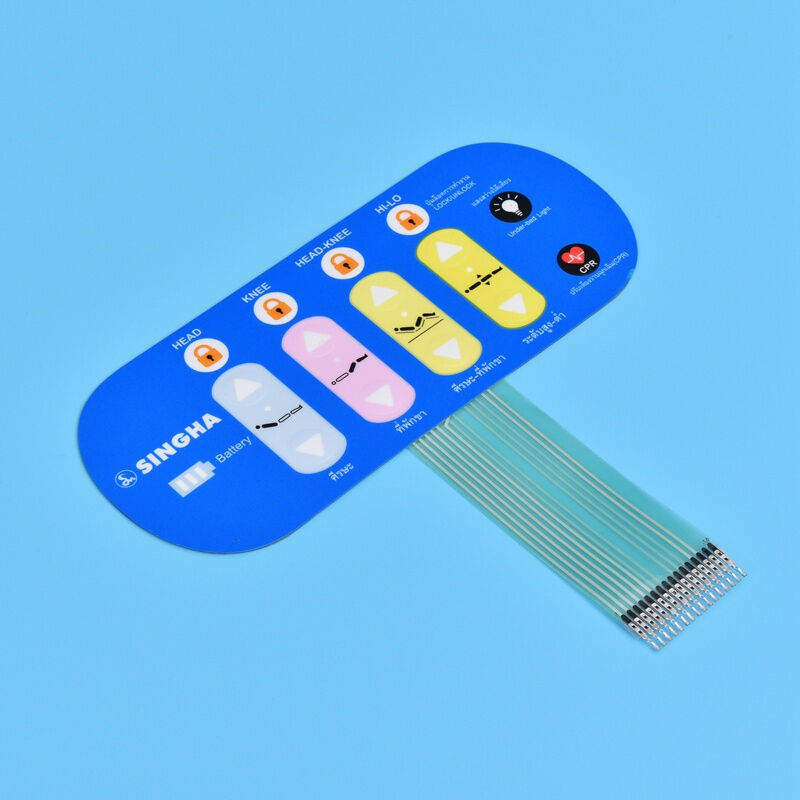

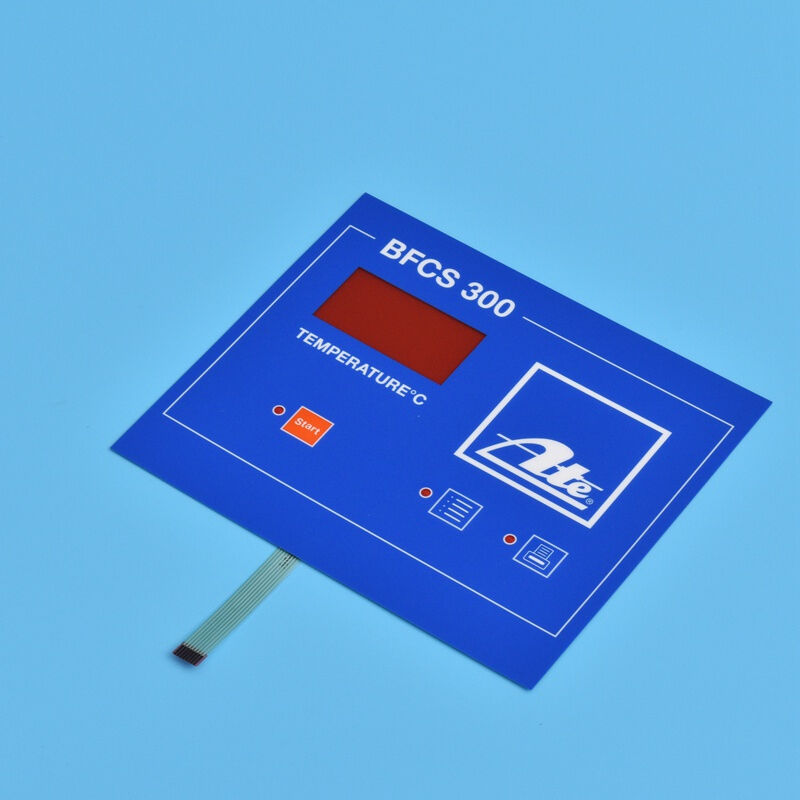

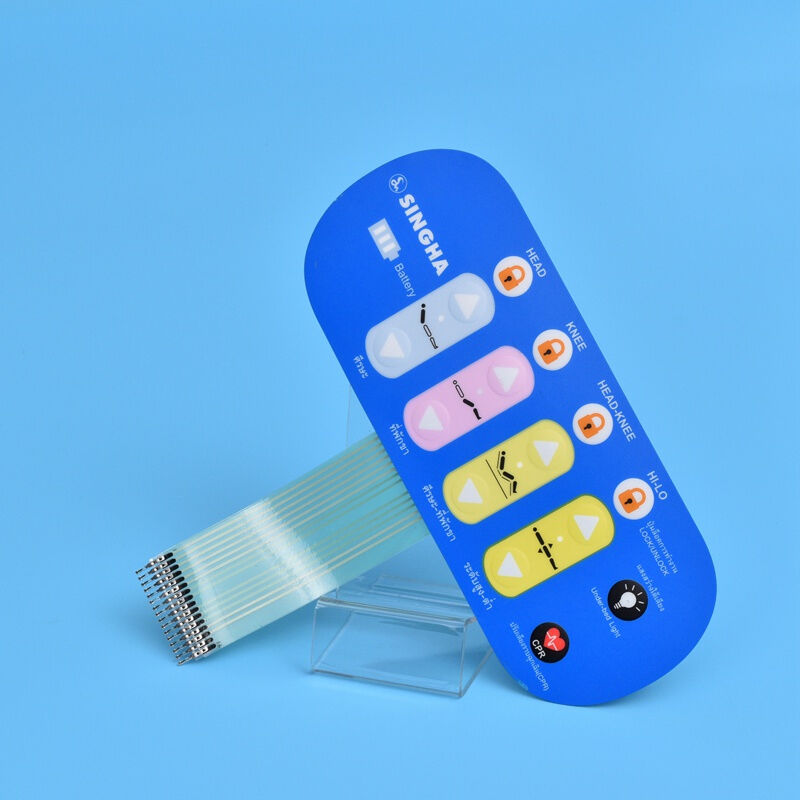

Изображения продукции
