Жёсткая многослойная электрическая печатная гибкая плата ПКБ
-
Выделить
жесткий многослойный гибкий ПКБ
,электрическая печатная плата
,гибкие мембранные переключатели ПКБ
-
Модель №.HC-FPC-016
-
Комбинированный режимКлейкая гибкая пластина
-
Проводящий клейПроводящая серебряная паста
-
Огнестойкийполупансион
-
Технология обработкиэлектролитическая фольга
-
Базовый материалМедь
-
Изоляционные материалыорганическая смола
-
Сопротивление провода≤ 1 Ом/см
-
Текущий рейтинг25–100 мА, 0–30 В постоянного тока
-
Рабочее напряжение≤ 50 В постоянного тока
-
Напряжение изоляции≤ 100 МОм 250 В постоянного тока
-
трудовая жизнь≤ Один миллион раз
-
рабочая температураот -40°С до 70°С
-
Рабочая влажность40°C ≤ 98% относительной влажности
-
Герметизация основного материала1500 В.
-
Количество мин заказа100
Жёсткая многослойная электрическая печатная гибкая плата ПКБ
Жесткая многослойная электрическая печатная гибкая печатная плата
Мы специализируемся на комплексном производстве мембранных переключателей с интегрированными системами и стабильной технической командой, предоставляя комплексные комплексные сервисные решения.
Конструкция продукта и материалы
Конфигурация слоев
- Наложение
- Накладной клей
- Купольный фиксатор
- Металлический купол
- Дистанционный клей
- Схема
- Задний клей (настраиваемый)
Характеристики материала
- Основной материал: ПЭТ/ПК
- Материал накладки: Полиэстер (ПЭТ) AUTOTYPE или Поликарбонат (ПК) LEXAN.
- Задний клей: 3M 467MP, 3M 468MP или по запросу.
- Подбор цветов: система подбора цветов Pantone и RAL.
- Расположение хвостовиков, выводов и цепей: настроено в соответствии с требованиями заказчика.
- Тип переключателя: варианты с металлическим куполом или поликуполом.
Технические характеристики
Электрические характеристики
| Сопротивление провода | ≤ 1 Ом/см |
| Максимальный номинал цепи | 50 В постоянного тока, 100 мА, 500 мВт |
| Контактное сопротивление | 0,5–10 Ом (зависит от длины дорожки и материала) |
| Сопротивление изоляции | ≥ 100 МОм при 100 В |
| Диэлектрическая стойкость | 250 В (среднеквадратичное значение) (от 50 до 60 Гц/мин) |
| Контакт | ≤ 10 мс |
Механические свойства
| Сила срабатывания | Плоский тип: 57–284 г (2–10 унций), тактильный тип: 170–397 г (6–14 унций) |
| Переключение хода | Плоский тип: 0,1-0,5 мм, тактильный тип: 0,6-1,5 мм |
| Продолжительность жизни | > 1 миллион циклов |
| Время пружинения купола | < 5 мс |
| Гибкость хвоста | Любой угол в пределах 180 градусов. |
Экологические характеристики
| Рабочая температура | Плоский/металлический купол: от -20°C до 80°C, полиэтиленовый купол: от -20°C до 55°C |
| Температура хранения | Плоский/металлический купол: от -40°C до 80°C, полиэтиленовый купол: от -40°C до 60°C |
| Операция Влажность | 90% при 40°C в течение 240 часов |
| Устойчивость к вибрации | 20GS макс. (от 10 до 200 Гц, MIL-STD-202, M204, условие B) |
| Выдерживаемое напряжение основного материала | 1500 В постоянного тока |
Производственные возможности
Отдел трафаретной печати
ИК-туннель и печь
Тестирование толщины
Станки для лазерной резки
Штамповочный отдел
Тиснение ключевой секции
Сборочные линии
Электрические испытания
Отдел контроля качества
Тестирование визуального аспекта
Секция полиуретанового покрытия
Особенности продукта
- Мембранный переключатель с окнами
- Сенсорные клавиши с тиснением
- Шелкография
- Идеальная внешняя отделка
- Жизненный цикл более 1 миллиона
- Высокое качество строительства
Приложения
Медицинское оборудование
Телекоммуникационное оборудование
Телефонные системы
Бытовая техника
Системы безопасности
Промышленный контроль
Коммерческие условия
| Минимальное количество заказа | 50 штук |
| Условия оплаты | Т/Т или Л/К |
| Зарядка пресс-формы | 100% заранее |
| Время выборки | 9-10 дней после утверждения чертежа |
| Срок изготовления | 15-22 дня после утверждения образца |
Информация о компании
| Место происхождения | Донг Гуань, Китай |
| Название бренда | Фундамент |
| Номер модели | HC-MS-002 |
| Сертификация | ISO9001:2008, SGS, Rohs |
Преимущества компании
- Опытная управленческая команда с обширным опытом работы на местах
- Профессиональный персонал и квалифицированные работники
- Сильные возможности исследований и разработок
- Быстрые сроки доставки
- Конкурентные цены
- Два завода доступны для крупных заказов.
- Экспертная команда продаж и отличное обслуживание клиентов

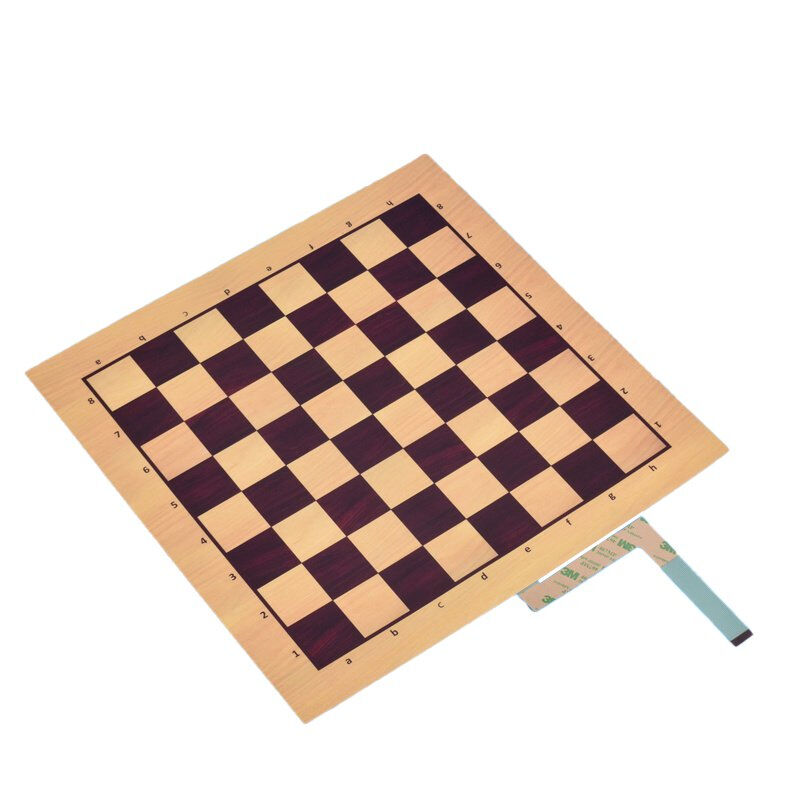

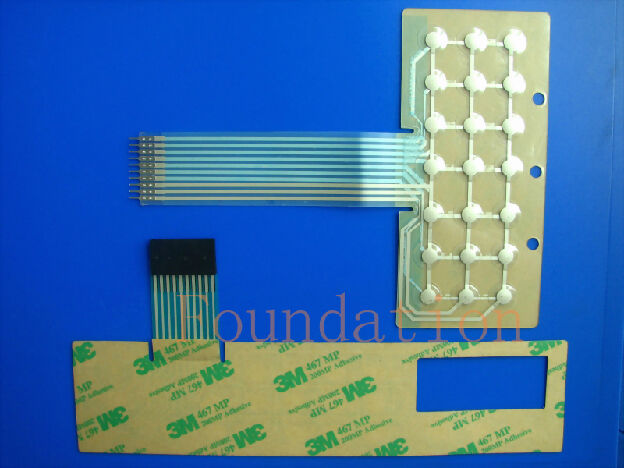

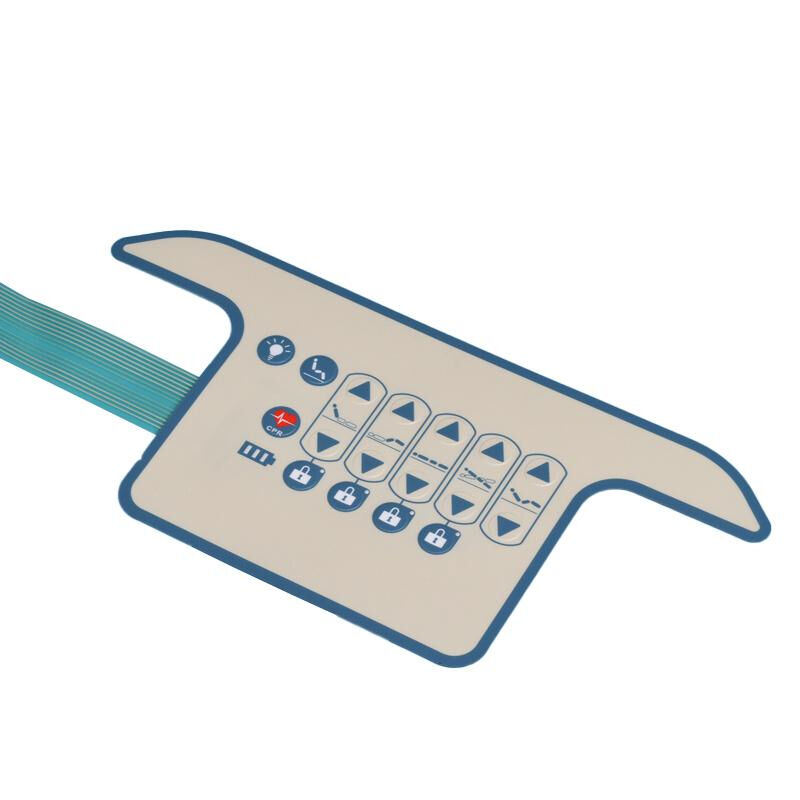

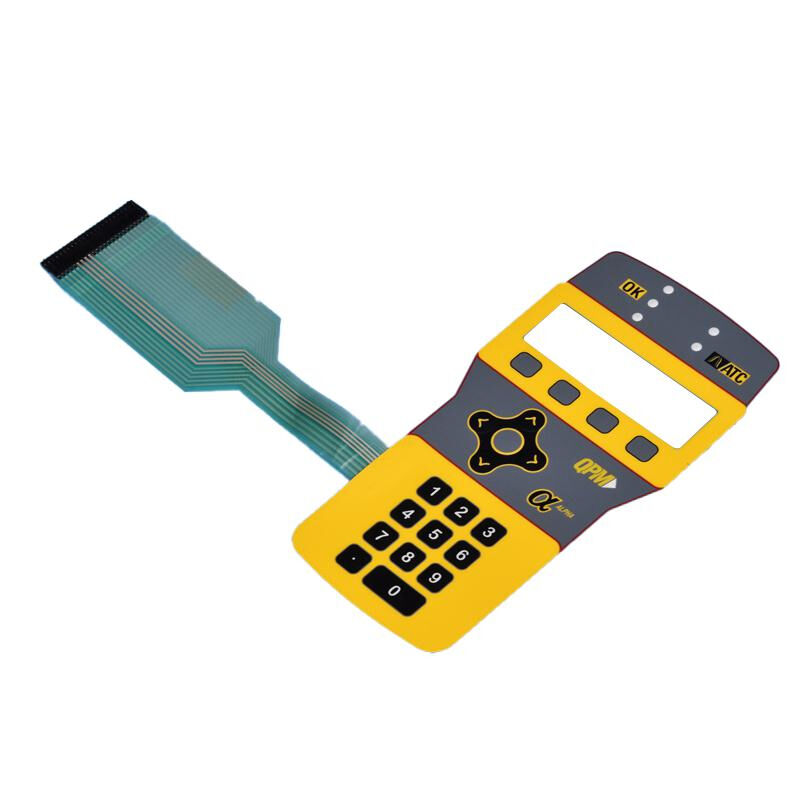

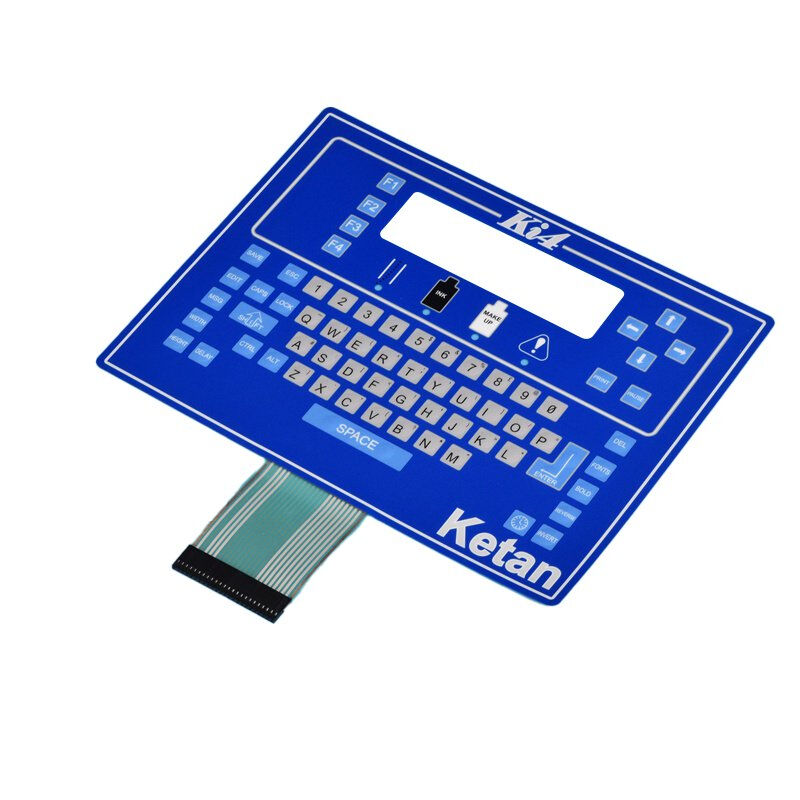

Изображения продуктов
